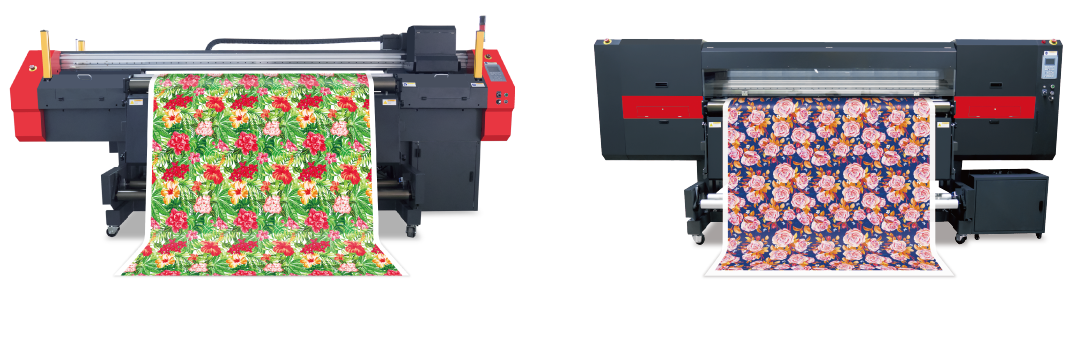

飞琴LYR130/ LYR330

染料热升华喷墨打印机

打印超薄热转印纸的理想选择！

美柯乐研发产品，提供解决方案，让您的业务突飞猛进！

最高
125㎡/ hr.

最高
125㎡/ hr.
最高
1200 × 1200
dpi

最高
1200 × 1200
dpi
超薄
热转印纸

超薄
热转印纸
24/ 7
连续生产

24/ 7
连续生产
4 色

4 色
灰度

灰度

美柯乐飞琴系列

染料热升华喷墨打印机可提供2款不同机型：LYR130和LYR330，打印宽度分别为1.85m和3.2m。打印精度为 600×600dpi 时，打印速度可达125m²/ hr.（线性打印速度可达70m/ hr.），专为高质量的热转印纸打印而设计，满足多元化的市场应用需求。

打印超薄宽幅底材，满足低成本生产需要，增强市场竞争力

LYR130/ LYR330 采用先进的胶辊式压纸结构和自动张力控制系统，大幅提高步进精度和收放纸稳定性，满足宽幅薄型底材打印需求，大大降低原材料成本，提升潜在盈利空间。

高性价比投入，低成本运营，打造高价值应用

LYR130/ LYR330 采用稳固耐用的结构设计及准确可靠的电子控制，一次投入，长期受益。同时，无需执行任何外部流程，例如预处理、汽蒸和冲洗，省去了前期昂贵的设备投资。在日常运作中，优化的作业打印流程确保省时省料，实现低成本运营，打造高价值应用。

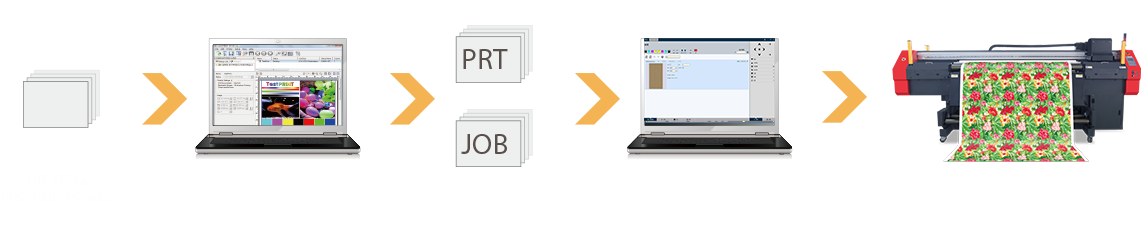

优化工作流程实现快速交付

不论是扩大生产能力还是提高打印效率，美柯乐与合作伙伴都能够提供为热升华打印而
优化的专业软件与关键机械组件。优化的打印工作流程确保您的交货与业务增长能力。

①高度集成的喷头小车

工业级高精度双色喷头
拥有专利权的喷头调校装置
智能负压控制系统
喷头高度自动调整
②自动供墨系统

配备自动无间断供墨系统的3.0L大容量墨罐，适用于长时间的无人值守连续打印作业
③自动喷头维护系统

喷头维护装置一体化设计
自动压墨、刮墨
自动喷头保湿设计
④烘干系统

由温度独立控制的预烘干模块、中
烘干模块和后烘干模块组成
有效确保墨水完全干燥，避免由于
墨水迁移而造成重影或翻版
⑤精确的介质进给系统

自动张力控制系统
胶辊式压纸结构，用于传送超薄热转印纸
带有安全卡盘的收、放气胀轴
交流伺服电机精确地控制收放轴的运动

强大的CMS色彩管理系统

ㆍ 专业的色彩管理功能支持众多标准ICC特性曲线
ㆍ 色谱和特殊颜色功能可自定义一系列色块
ㆍ 支持4色模拟打印专色，或专色墨直接打印

重复拼接印花图案

ㆍ丰富的拼接设置方式高效快速地重复图案拼接功能
ㆍ先进的halftone算法消除重复图案间的接缝
ㆍPCS（打印机控制软件）自适应待打印介质的长度及宽度

打印技术

DOD 微压电喷墨打印技术

喷头控制

自动电压和温度控制
针对灰度打印的可变墨滴尺寸控制
自动喷头维护系统

介质处理

Z轴高度：最高 15mm
收放卷：卷到卷, 自动收放卷系统
最大打印/ 介质宽度：1.85m（LYR130）；3.2m（LYR330）
最大介质厚度：2mm 卷筒芯内径：76.2mm
最大卷筒直径：270mm 最大卷筒重量：120kg

介质类型

热转印纸

墨水

墨水种类：热升华染料墨水
供墨系统：自动供墨系统；负压控制系统；Degas 系统
主墨罐容量：每色3.0L

RIP 软件

ColorPRINT RIP 软件

打印机控制界面

打印机控制软件（PCS）；彩色 LCD 控制面板

接口类型

高速以太网 (1000Mbps)

操作环境

温度：16-28°C (61-82°F)；相对湿度：40-60%（推荐）；海拔：1000m以下

电源要求

频率：50/ 60Hz；
电源：230V±10%；
功率：3.3KW/ 15A

机器尺寸 (W × D × H)

3765mm × 1260mm × 1620mm（LYR130-200）
3765mm × 1260mm × 1965mm（LYR130-400）
5100mm × 1260mm × 1620mm（LYR330-200）
5100mm × 1260mm × 1965mm（LYR330-400）

喷头类型	配置		打印效率（单位：m²/ hr.）
Kyocera KJ4	CMYK， 2个喷头	600 × 600dpi，2 pass+	125
		600 × 900dpi，3 pass+	84

家纺软装

窗帘、内饰织物、灯罩、桌布等

服装服饰

时装、运动装、泳衣、夹克衫等

柔性标识

旗帜、横幅、室内装饰画、挂毯、
锦旗、POP展示、展览展示等
